※画像はクリックで拡大できます。

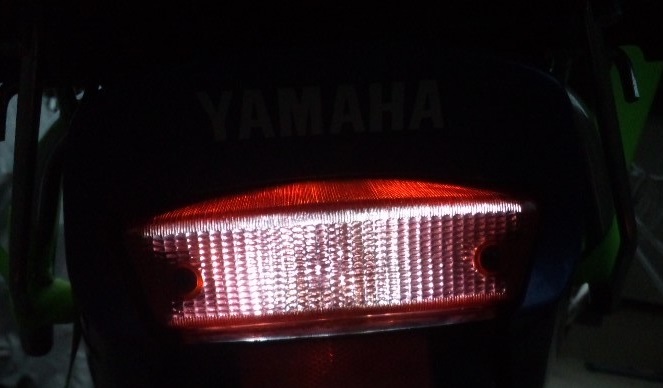

まず基本のテールランプをLED化しました。

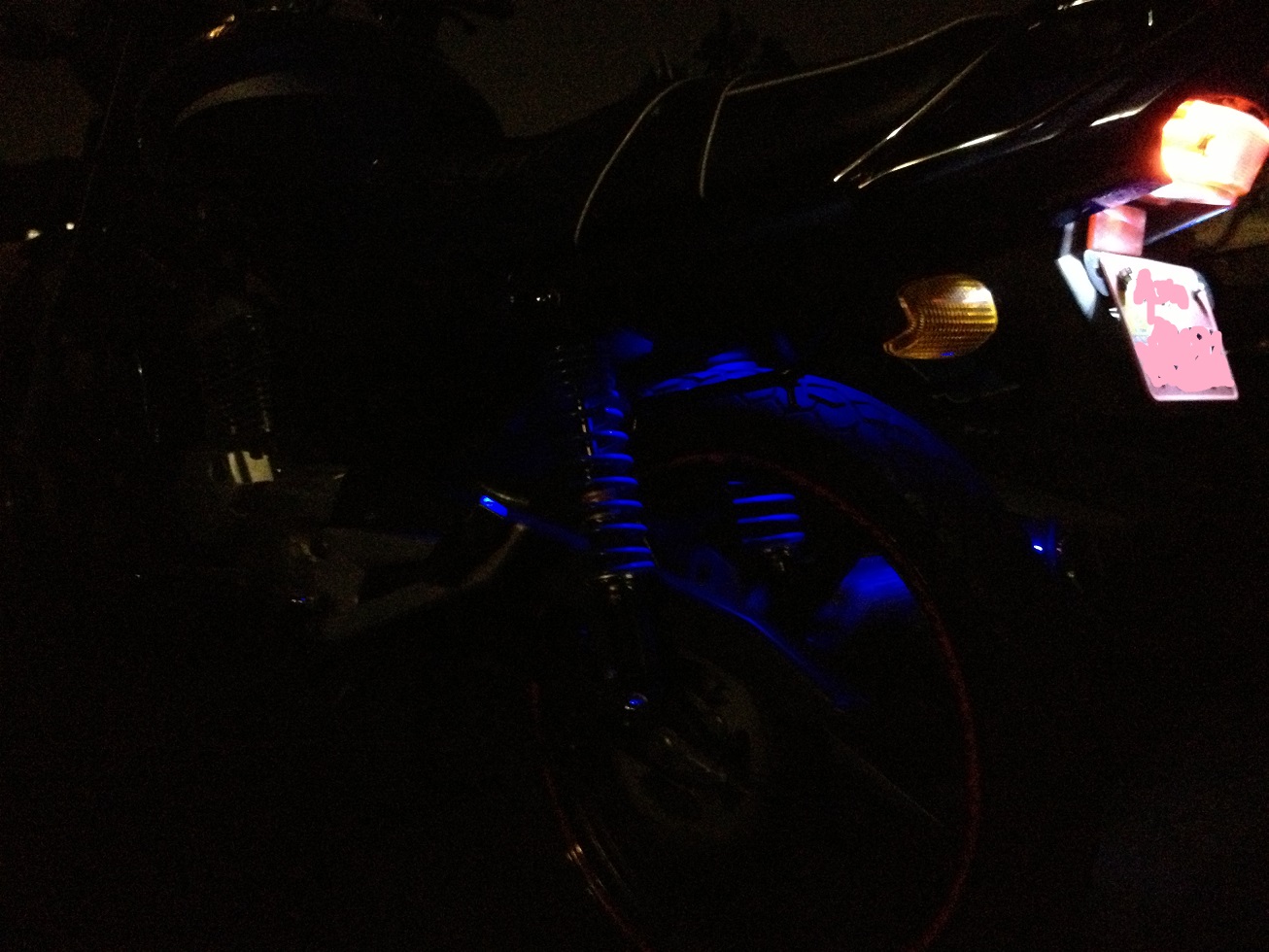

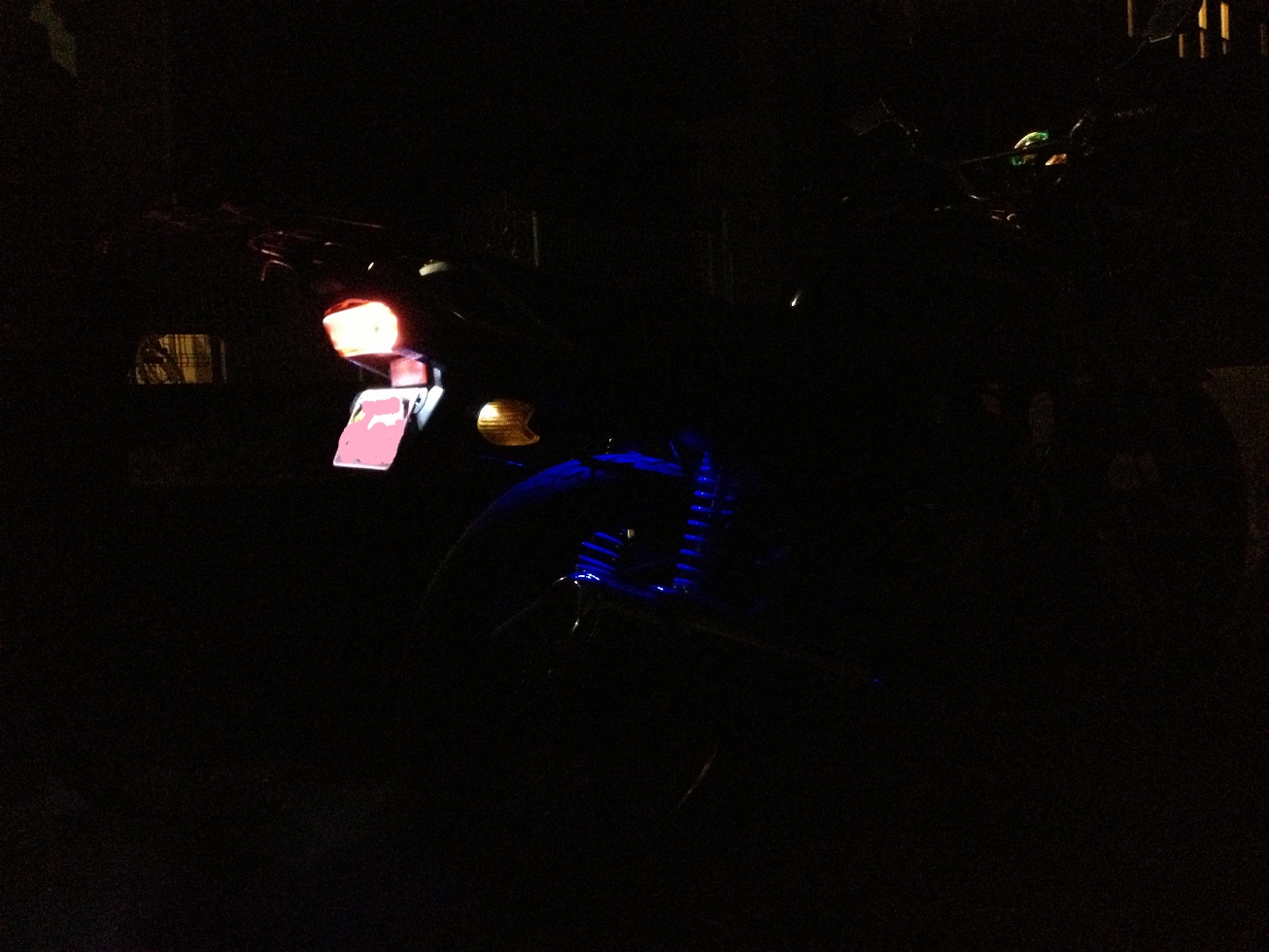

他はドレスアップとしてリアタイヤ上にブルーのLEDテープを貼り付けました。
１５発のものだったんですが、断線して１２発になってます。
このあと２日程度でもっと断線して２発になりました。
２発でもわりと明るかったのでそのままにしてます。






派手すぎず、視認性も上がって好みな感じになってよかったです。
ただ電気系の配線をいじりたいがためにやった感があったのですが、終わってみると電装も悪くないなと思いました。

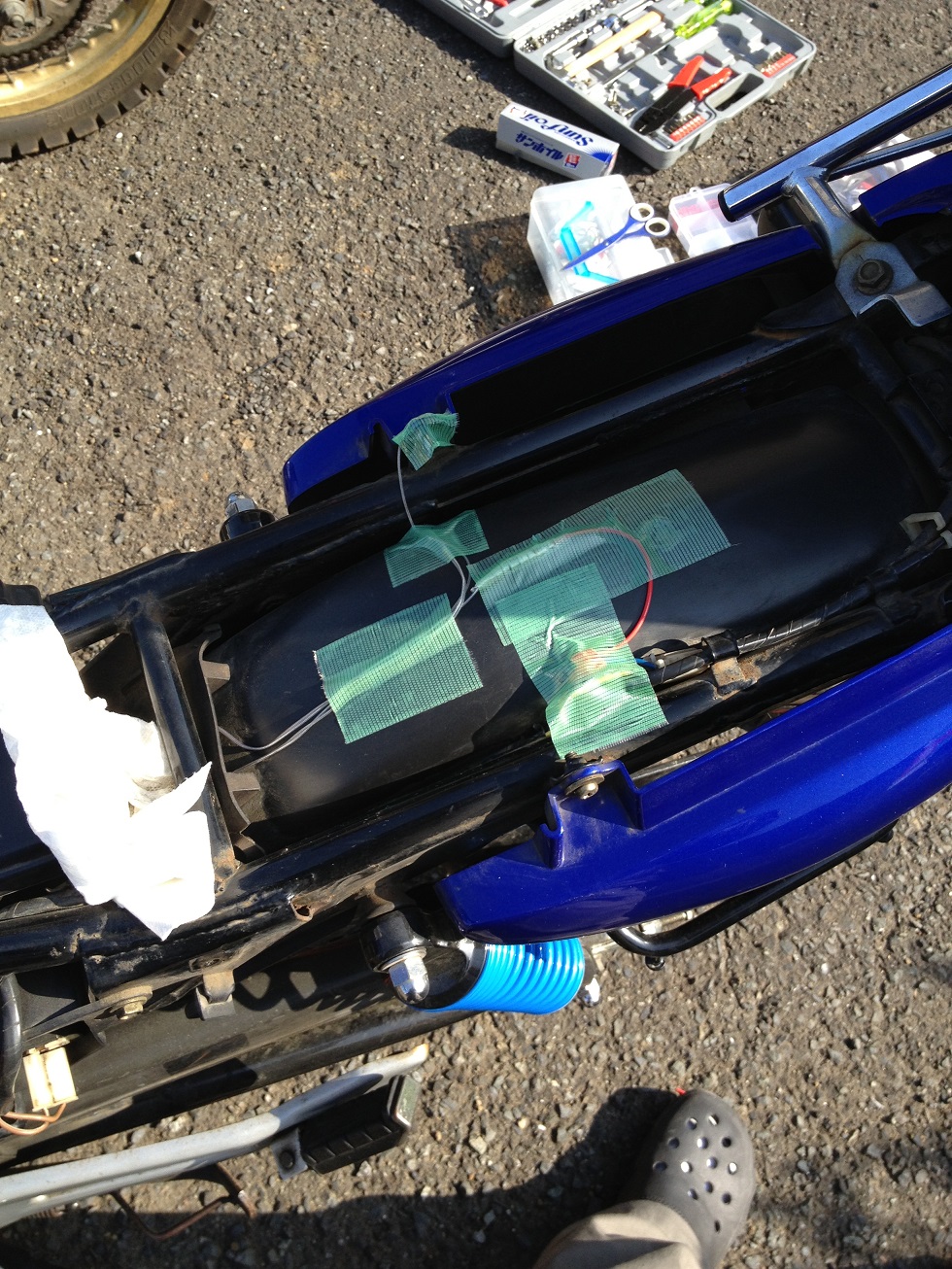

配線はリアのテールランプのポジションの配線から取っています。
解説は最後に書きます。

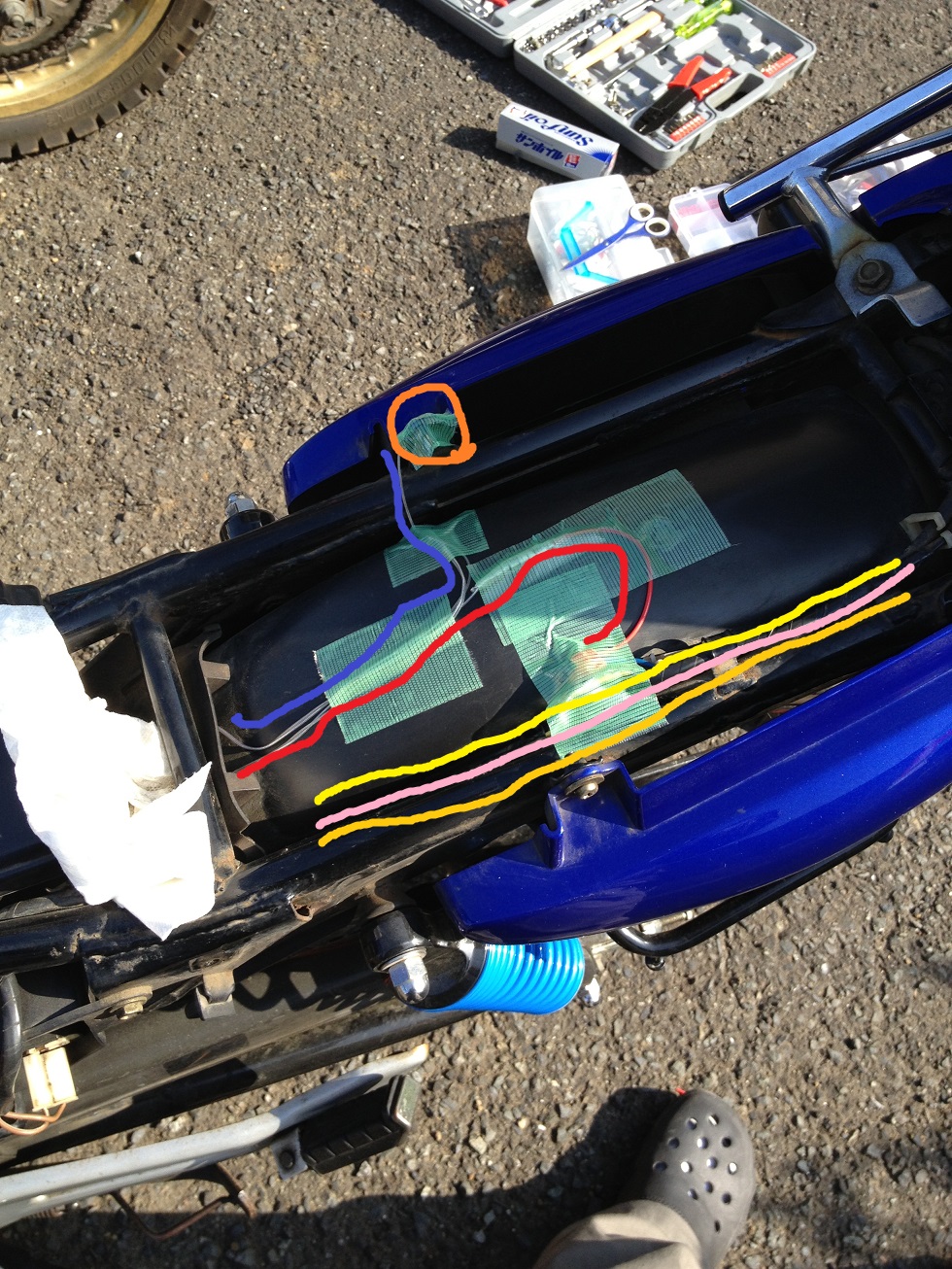

最後の画像の手前の三本線が書いてある部分に、ポジションランプ、ブレーキランプ、ウィンカー（２本？）の配線が通っています。
何色の配線か覚えていないので、ハンドルのポジション点灯と消灯を切り替えてテスターで電圧測って通電確認すれば、ポジションの配線がスグわかると思います。
赤いペイント線がポジションランプの線から取ったプラスで、車体下に回ってLEDを通り、青いペイント線で戻ってきて、オレンジ色で囲った部分でボディアースしてあります。
ボディアースするために少しだけフレームの塗装をヤスリで落としました。

エーモン(amon) 検電テスター(LED光タイプ) DC6V~DC24V (通電確認) - amazon
私は正確な電圧などを測らなかったので、上記のようなテスターで十分でした。
扱いも簡単で便利です。
---配線の確認方法---
上記のような簡易テスターを用意します。
キーをONの状態にして
クリップ部分をバッテリーのマイナスか画像のオレンジ色の部分、フレームにつけて、配線に先端を突き刺します。
そうすると赤いランプがついたり、ピーっという音が出ます。
これが通電しているということです。
----------------------

ギボシとエレクトロタップ
キタコ(KITACO) ギボシ端子セット CA/CB103(ホンダ/オス・メスセット) 各5セット - amazon
エーモン(amon) 配線コネクター 赤 AV(S)0.5~0.85sq 8個入 - amazon 私はちゃんと配線組みたかったので、配線も別途用意しました。
エーモン(amon) 配線コード AVS0.5sq 6m 赤 - amazon
もしかすると、近所のホームセンターで買ったほうが安いかもしれません。
あとはバイク用品店などでも売っていますので、まとめて買えるかと思います。


電工ペンチもあったほうがいいです。
はさみでもできますが、多分イライラすると思います。
下記のセットを買えば、上のギボシは買わなくてもついてくるかと思います。

エーモン(amon)ターミナル&ツールセット 配線作業ができる電工ペンチと端子のセット - amazon
